آشنایی با اصطلاحات آرماتوربندی. سنجاقی
آشنایی با اصطلاحات آرماتوربندی. سنجاقی
میلگردها انواع و اقسام گوناگونی دارند. ابعاد و شکل ظاهری متفاوت میلگردها موجب می شود تا هر یک کاربرد مجزایی داشته باشند. در آرماتوربندی ساختمان، هر یک از انواع میلگرد در جای خاصی از سازه و برای کاربرد خاصی استفاده می شوند. در مبحث پیشین با عنوان "آشنایی با اصطلاحات آرماتوربندی. ممان منفی" با یکی از انواع میلگرد با نام ممان منفی آشنا شدیم. در مبحث پیش رو قصد داریم تا در مورد یکی دیگر از انواع میلگرد مورد استفاده در آرماتوربندی ساختمان با عنوان میلگرد سنجاقی صحبت کنیم. برای آشنایی بیشتر با این نوع میلگرد تا انتها با ما همراه باشید. آجر لفتون اصفهان
فروش سفال اصفهان
آدرس مرکز فروش کارخانه آجر وسفال: اتوبان معلم( اصفهان - شاهین شهر) بعد از پل هوایی گز به سمت اصفهان اولین فرعی
مدیرعامل: 09133128506 -09140326803(آقای نیرومند)
تماس جهت هماهنگی: 09925431742 ( خانم باقری )
تلفن کارخانه : 03145711350
سفال فوم دار اصفهان
میلگرد سنجاقی چیست؟
میلگرد سنجاقی نوعی میلگرد باریک و کوچک است که از هر دو طرف خم و به شکل سنجاق در آمده است. با توجه به دسته بندی میلگردها، میلگرد سنجاقی در دسته میلگردهای عرضی قرار دارد و با نام هایی مانند قلاب دوخت، دوخت ستون و سنجاقکی نیز شناخته می شود. میلگرد سنجاقکی تاثیر مستقیم بر نحوه عملکرد ستون های بتنی تحت تاثیر بارهای جانبی می گذارد. به همین دلیل استفاده از آن امری بسیار ضروری است. بارهای جانبی که می توانند بر عملکرد ستون و دیوارهای برشی تاثیر بگذارند شامل لرزش، طوفان و حوادث طبیعی مثل سیل هستند. این میلگردها جهت مقاومت در برابر نیروی برشی دور میلگردهای طولی قرار می گیرند. یعنی برای تقویت مقاومت برشی خاموت ها و اتصال کامل بین آرماتورهای طولی و خاموت از میلگرد سنجاقی استفاده می شود.
شکل ظاهری میلگرد سنجاقی:
این میلگرد کوچک و پرکاربرد در اشکال مختلفی وجود دارد که هر کدام برای کاربری خاصی مورد استفاده قرار می گیرند. شکل ظاهری آرماتور سنجاقی شامل یک میلگرد طولی با دو انتهای خم با زاویه متفاوت است. یک سمت باید دارای خم 90 درجه و یک سمت دیگر باید دارای خم 135 درجه باشد. اگر شرایط اجرایی اجازه می داد؛ حتما دو سمت خم 135 درجه زده شود. برای این نوع میلگرد به طور معمول از آرماتورهای سایز 8 و 10 استفاده می شود، اما این امر بسته به نوع نقشه و طراحی می تواند توسط مهندس انتخاب شود. حائز اهمیت است که در نقشه های اجرایی آرماتوربندی نوع، فاصله و تعداد این میلگردها بایستی کاملا مشخص باشد. می توان گفت شکل ظاهری آرماتور سنجاقی شامل یک میلگرد طولی با دو انتهای خم با زاویه متفاوت است. این خم انتهایی خود به تنهایی در دو نوع متفاوت اجرا می شود:
الف) خم دو طرف 90 درجه: دو خم استاندارد 90 درجه در دو انتهای میلگرد ایجاد می شود که بر اساس مبحث 9 مقررات ملی ساختمان، این خم به میزان 12 برابر قطر میلگرد اجرا می گردد.
ب) خم یک طرف 90 درجه و یک طرف 135 درجه: یک خم استاندارد 90 درجه در یک سمت و یک خم استاندارد 135 درجه به شکل چنگک در سمت دیگر است.
کاربرد آرماتور سنجاقی:

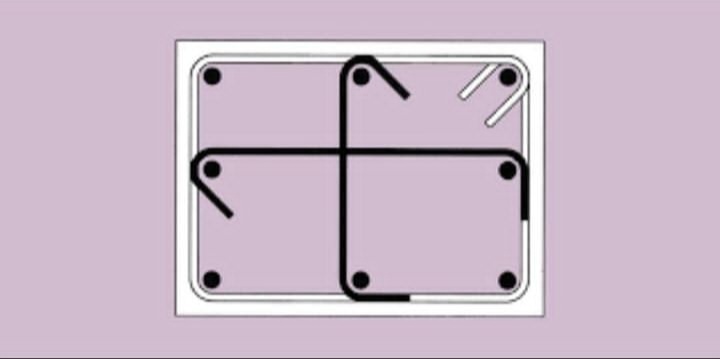

کاربرد اصلی میلگرد سنجاقی در ستون ها است. نحوه قرار گیری آنها در ستون به صورت دوبل و عمود بر هم است. این میلگرد باید میلگردهای طولی ستون را همپوشانی کند. تعداد آرماتور سنجاقی در هر ضلع بسته به فاصله آزاد میلگردهای طولی تعیین می شود. حتی ممکن است در یک ضلع 3 تا 4 میلگرد دوخت در امتداد یکدیگر قرار گیرند. از قلاب سنجاقی برای دیوارهای برشی نیز استفاده می شود. قابل ذکر است که آرماتور سنجاقی باید توسط سیم مفتول به خاموت یا میلگرد طولی بسته شود.
