انواع میراگر اصطکاکی و جداگر لرزه ای
انواع میراگر اصطکاکی و جداگر لرزه ای
وقوع زلزله یکی از وقایع غیرقابل پیش بینی و غیر قابل انکار است که باید همیشه آمادگی مواجه شدن با آن را داشته باشیم. یکی از مهمترین کارها این است که سازه های شهر، ایمن و بر اساس اصول مهندسی طراحی و ساخته شود. یکی از مهمترین مباحث در ایمن سازی سازه ها استفاده از میراگرها و جداسازهای لرزه ای است. در مباحث پیشین با عنوان " معرفی و آشنایی با چند نوع میراگر" با چند نوع از میراگرها آشنا شدیم . در مبحث پیش رو با انواع میراگر اصطکاکی و انواع جداگر لرزه ای آشنا خواهیم شد و به دسته بندی آنها خواهیم پرداخت. برای آشنایی بیشتر تا انتها با ما همراه باشید. آجر لفتون اصفهان
آدرس مرکز فروش کارخانه آجر وسفال: اتوبان معلم( اصفهان - شاهین شهر) بعد از پل هوایی گز به سمت اصفهان اولین فرعی
مدیرعامل: 09133128506 -09140326803(آقای نیرومند)
تماس جهت هماهنگی: 09925431742 ( خانم باقری )
تلفن کارخانه : 03145711350
انواع میراگر اصطکاکی
میراگرهای اصطکاکی جهت فراهم کردن اتلاف انرژی مورد نیاز از مکانیزم اصطکاک جامدات از طریق حرارت استفاده می کنند. بدون شک ترمز اصطکاکی موثرترین، مطمئن ترین و اقتصادی ترین وسیله برای اتلاف انرژی جنبشی است. این میراگر بر مبنای اصطکاک کلمب عمل می کند و حلقه هیسترزیس آن یک مستطیل بزرگ و بدون افت است. این میراگرها در دسته میراگرهای هیسترزیس قرا می گیرند. با توجه به ترکیب وسیله اصطکاکی و نوع اصطکاک مصرفی، می توان میراگرهای متفاوتی را که با مکانیزم اصطکاک جامدات انرژی را مستهلک می کنند، نام برد:
- اتصالات اصطکاکی اس بی سی
- میراگر اصطکاکی پال
- میراگر اصطکاکی سومیتومو
- میراگر اصطکاکی دورانی
در ادامه به توضیح مختصری درباره هریک خواهیم پرداخت.
اتصالات اصطکاکی اس بی سی: این نوع میراگر که اولین بار در سال 1976 میلادی در دانشگاه سن خوزه پیشنهاد شده است، از سیستم های رایج استهلاک در سازه است که برای اتلاف انرژی از طریق اصطکاک، از اتصالات پیچ های لغزشی با سوراخهای طویل یا شیاردار در صفحه اصلی اتصال استفاده می کند که بولتها روی آنها نصب می شود.
میراگر اصطکاکی پال: این سیستم اولین بار توسط پال و مارچ در سال 1982 میلادی معرفی شد. مکانیزم این سیستم ایجاد سطوح اصطکاک لغزشی در محل تقاطع بادبندها است.
میراگر اصطکاکی سومیتومو: نوع جدیدی از تجهیزات اصطکاکی تک محوری است که اولین بار در کشور ژاپن به کار گرفته شده است. این میراگر توسط صنایع فلزی سومیتومو در سال 1990 میلادی به بازار مصرف وارد شد.
میراگر اصطکاکی دورانی: این میراگر توسط موآلا در سال 2000 میلادی معرفی شد. اجزای اصلی این میراگر صفحه مرکزی، دو صفحه عرضی و دولایی اصطکاکی است که در بین این صفحات قرار می گیرد.
انواع جداگر لرزه ای
جداگرهای لرزه ای همان طور که در بحث های پیشین به آن اشاره شد، بهترین گزینه برای ایمن سازی سازه های کوتاه مرتبه هستند. فلسفه جداگر لرزه ای این است که با بالا بردن پریود مود اول سازه باعث به حداقل رساندن شتاب و انرژی زلزله به سازه می شود. به طور کلی جداگرهای لرزه ای به سه دسته تقسیم می شوند:
- جداگرهای لاستیکی
- جداگرهای اصطکاکی پاندولی
- جداگرهای لغزشی فلزی
در ادامه به توضیح مختصری درباره هریک خواهیم پرداخت.
جداگرهای لاستیکی: از پرکاربردترین نوع جداگرها، همین جداگرهای لاستیکی هستند. اصول کلی این نوع جداگر استفاده از ماده ای با خاصیت برگشت پذیری و اتلاف و جذب بالای انرژی است. تنها ماده ای که تمام این خصوصیات فوق العاده را به صورت همزمان دارد، ماده ای است که از ترکیب لاستیک و کائوچو( لاستیک طبیعی) به وجود می آید. همین دلیل باعث به وجود آمدن این نوع جداگر فوق العاده شده است. این جداگراها به سه دسته تقسیم می شوند:
- جداگرهای لاستیکی با میرایی کم
- جداگرهای لاستیکی با میرایی بالا
- جداگرهای لاستیکی با هسته سربی

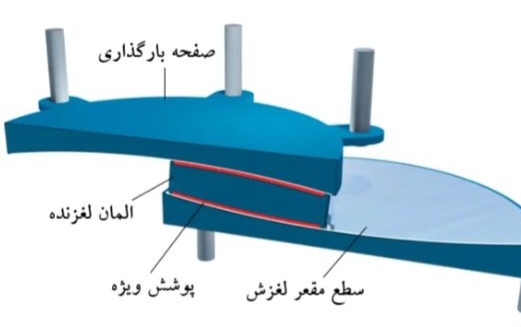

جداگرهای اصطکاکی پاندولی: فلسفه این نوع جداگر استفاده از سطحی مقعر برای ایجاد دامنه حرکت جداگر و اتلاف انرژی از طریق برخورد بین دو سطح است.
جداگرهای لرزه ای لغزشی فلزی: عملکرد این نوع جداگرها فلسفه بسیار ساده ای دارد. استفاده از یک سطح لغزنده خالص و حرکت روی این سطح تا اتلاف کامل انرژی، سرعت و دما و... تنها به صیقلی بودن و تمیز بودن سطح نشیمن جداگر بستگی دارد.
