ضوابط اجرای جان پناه و دست انداز

دیوار جان پناه

جان پناه بخشی از ساخت و سازهای انتهایی ساختمان است و در بخش هایی از سازه که به نظر می رسد جان افراد به خطر می افتد اجرا می شود. جان پناه در ساختمان ها در جاهایی مانند پشت بام، تراس، راه پله ها، آسانسورها و... بنا می شود تا از جان افراد محافظت کند و مانع سقوط آن ها شود. جان پناه در واقع دیوار کوتاهی است که اطراف بام ساختمان یا لبه ی ایوان ها و راه پله ها احداث می شود. جان پناه از جنس های مختلف مانند آجر، بتن، شیشه، فلز، کابل و... ساخته می شود.برای ساختن جان پناه باید از مصالح محکم مانند ملات و سیمان و آجر مرغوب زنجاب شده استفاده کرد. چون دیوار جان پناه باید بتواند در مقابل نیروهای جانبی باد مقاومت لازم را داشته باشد. جان پناه علاوه بر محافظت از افراد و جلوگیری از پرت شدن آنها، جهت زیبا سازی نمای ساختمان و جلوگیری از نفوذ هر گونه رطوبتی به سقف و محافظت از سقف ساختمان به کار می رود. در تمامی ساختمان ها جان پناه بام، دستگاه پله و تاسیسات ساختمان جزو ارتفاع سایه اندازی و جزو ارتفاع مجاز ساختمان، محسوب می شود. آجر لفتون اصفهان

مدیرعامل: 09133128506 -09140326803(آقای نیرومند)

تماس جهت هماهنگی: 09925431742 ( خانم باقری )

تلفن کارخانه : 03145711350

سفال فوم دار اصفهان

ارتفاع مجاز جان پناه

مبنای تعیین ارتفاع مجاز هر ساختمان، فاصله سطح معبر ( کد صفرصفر) تا روی جان پناه بام ساختمان است. حداقل ارتفاع دست اندازها یا جان پناه ها از سطح فضا یا پشت بام در دسترس، باید حداقل 10/1 متر باشد. ارتفاع دست اندازها یا جان پناه ها از لبه پله یا سطح شیبدار باید حداقل 90 سانتی متر باشد. در صورتی که ارتفاع سفت کاری جان پناه به گونه ای باشد که حالت سکو ایجاد کند، با توجه به ارتفاع سکوی ایجاد شده، مبنای اندازه گیری ارتفاع جان پناه تغییر خواهد کرد. اگر ارتفاع سکوی ایجاد شده کمتر از 45 سانتی متر باشد، مبنای اندازه گیری ارتفاع جان پناه از روی سکو بوده و بایستی 110 سانتیمتر بعد از سکو تامین گردد که برای این منظور می توان از نرده با رعایت ضوابط آن استفاده کرد.

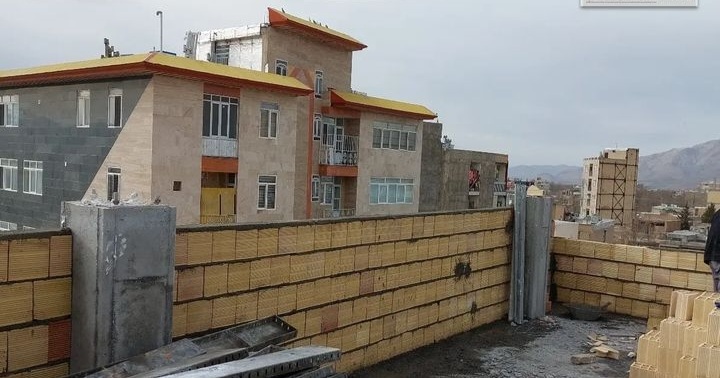

Janpanah.bam

اما اگر ارتفاع سکوی ایجاد شده بیشتر از 45 ساتیمتر باشد، مبنای اندازه گیری ارتفاع جان پناه از پای سکو و کف تمام شده آن فضا می باشد. این موضوع در مورد جان پناه پشت بام و دست انداز پنجره ها به خصوص پنجره های قدی صادق است. در شهرهائی که رعایت الزامات سازمان آتش نشانی الزامی شده است حداقل ارتفاع جان پناه بایستی 120 سانتی متر باشد. فاصله خالی بین دونرده عمودی دست انداز و جان پناه، نباید بیش از 11 سانتی متر باشد. در صورت وجود نرده های تزیینی، نباید از هیچ قسمت آن، کره ای به قطر بیش از 11 سانتی متر عبور کند.

در صورت استفاده از میله های افقی در دست انداز و جان پناه، غیر از فاصله استاندارد در طراحی دست انداز باید به گونه ای باشد که از بالا رفتن کودکان و احتمال سقوط آنها با تدابیری مانند شیب داخلی یا هلالی برگشته ( شیب معکوس متغیر) جلوگیری کند. در واقع در نرده به کارگیری اضلاع افقی مورب ممنوع است. چون کودک از آن بالا رفته و منجر به حادثه می شود.

با توجه به ضوابط آتش نشانی، حداقل ارتفاع جانپناه تراس ها و بالکن ها حداقل 1.2 متر توصیه می شود. در این حالت توصیه می شودستون های کناری بام تا ارتفاع 1.35 متری ادامه پیدا کنند. این ارتفاع برای مهار لرزه ای جان پناه است. در فاصله بین ستون ها، در صورت نیاز، با این جزئیات وادار اجرا می شود و طول آزاد دیوار، کوتاه می شود. اگر فاصله ستون ها بیشتر از 4 متر باشد، برای مهار خارج صفحه دیوار جان پناه باید از وادار میانی به صورت عمودی همراه با میلگرد بستر استفاده شود. یک روش دیگر برای مهار لرزه ای جان پناه استفاده از میلگردهای مسلح کننده قرار گرفته در دیوار و مهار شده در دال سقف ( وادار بتنی) در فواصل 1 متر است.

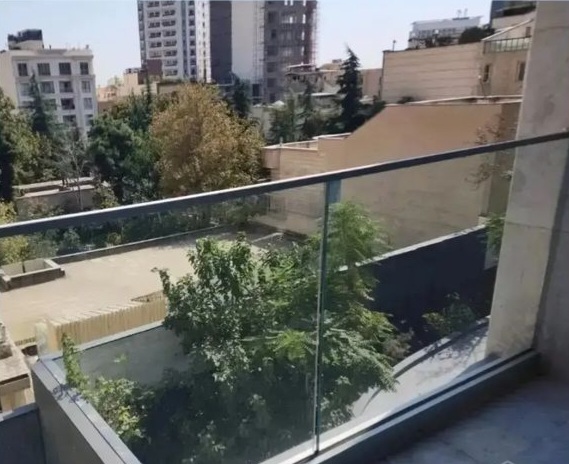

Janpanah.panjere

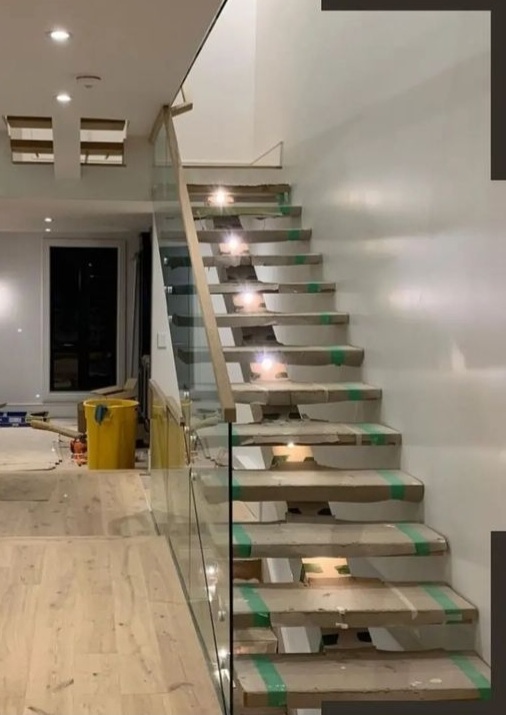

جان پناه شیشه ای

استفاده ازشیشه ایمن و غیرریزنده در جان پناه ها و دست اندازهای دارای شیشه به هر قطرو اندازه، الزامی است. هندریل شیشه ای یا نرده شیشه ای امروزه به عضو جدایی ناپذیر معماری مدرن تبدیل گشته اند. طول عمر بسیار بالا، هزینه نگهداری پایین، زیبایی خیره کننده و استهلاک پایین تنها بخشی از امتیازات یک هندریل شیشه ای است. هندریل شیشه ای سیستم فیکس پوینت یکی از پرکاربردترین نوع هندریل های شیشه ای است. در این سیستم از یراق آلات موسوم ب فیکس پوینت برای اتصال شیشه ها استفاده می شود. جنس این یراق آلات عموما استیل یا آلومینیوم هستند. به همین دلیل استفاده از آنها در فضای بیرونی نیز امکان پذیر است. در این سیستم بست های نقطه ای یا همان بست های فیکس پوینت از طریق سوراخ تعبیه شده در شیشه و به کمک بولت و یا پیچ های مخصوص بلند به عمق زیرسازی فلزی یا بتن متصل می شوند. یک هندریل شیشه ای سیستم فیکس پوینت اگر به شکل اصولی و صحیح آن اجرا شود، می تواند در برابر نیرویی معادل 1.5 kn/m مقاومت کند. در واقع یکی از مستحکم ترین و ایمن ترین نوع هندریل های شیشه ای، سیستم فیکس پوینت است.
